LabRadar je nejnovější zařízení pro měření rychlosti střel, používající technologii založenou na dopplerově jevu k měření rychlosti střel z pušek, pistolí, brokovnic, luků, kuší painballových zbraní a dalších.
Specifikace
Systém měření pomocí Dopplerova jevu patří mezi nejpřesnějsí zařízení měření rychlosti střel bez závislosti na světelných a povětrnostních podmínkách.
Velmi jednoduché nastavení a instalace radaru. Zařízení jednoduše umístěné vedle střelce zaměříme na cíl.
Maximální rychlost, minimální ryhlost, průměrná rychlost, standardní odchylka, maximální odchylka.

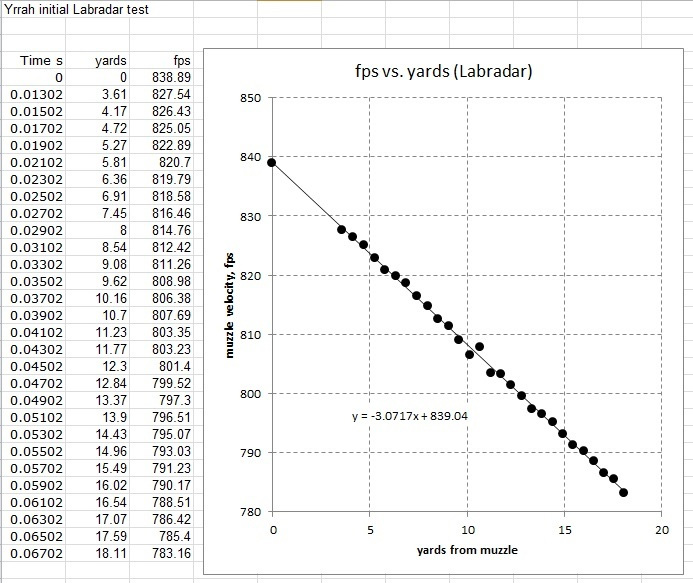

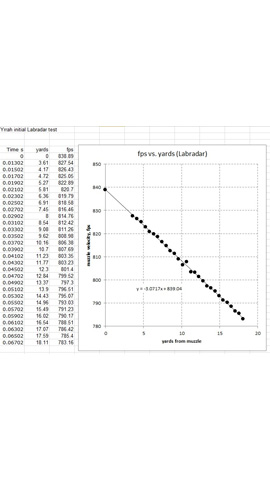

Aktuální rychlost střely v libovolných vzdálenostech až do 70-ti metrů.
Přesný v celém rozsahu měření subsonických, transonických i supersonicých střel.
Použitá technologie měření rychlosti střel zajišťuje nezávislost na světelných a povětrnostních podmínkách.
Funkce zařízení není omezena nutností průletu střely úzkým koridorem.
Téměř neomezené množství záznamů provedených měření a sérií střel.
Zaznamenané údaje lze ukládat na SD kartu anebo přenášet do PC.
Labradar využívá fyzikálního jevu, kdy těleso pohybující se vůči vysílači radiových vln, odráží vysílané vlny zpět se změněnou frekvencí. Velikost změny frekvence je přitom závislá na vzájemné rychlosti vysílače a tělesa.
Níže naleznete uživatelské manuály a aktualizace firmware LabRadaru.
Příslušenství, které je možné zakoupit k labradaru.
Polstrované přenosné pouzdro
Toto přizpůsobené polstrované pouzdro je vyrobeno z 600 Denier textilie s nepromokavou podložku. To zahrnuje 2 zipy s tažnými oky, zipy na plné délce pouzdra. Na vnější straně pouzdra velká kapsa pro uložení příslušenství, které má zapínání na suchý zip a vnitřní kapsu pro uložení uživatelské příručky. K dispozici dva popruhy na suchý zip na zadní straně pouzdra které umožňují upnutí Bench montáže na poudro. Ramenní popruh je v ceně.
Bench montáž
Tato Bench montáž obsahuje silnou základovou kovovou desku, na které je odjímatelná kloubová montáž. To umožnňuje Vašemu Labradaru rychlé připojení k základové desce. Bench montáž umožňuje prakticky jakýkoliv náklon pro vyrovnání Labradaru. To je zvláště užitečné při střelbě v leže nebo ze střelecké lavice, kdy prostor neumožnuje v dostatečné blízkosti k ústí hlavně použití Labradaru umístěného na stativu - trojnožce. Deska měří 30,5 x 30,5 cm, je oranžové barvy s gumovými nožičkami.
Dobíjení baterie přes USB
Nabíjecí baterie přes USB konektor je ideálním řešením pro napájení LabRadaru. Zatímco systém funguje skvěle na AA baterie můžete prodloužit měření při střelbě s touto 10.000 mAh nabíjecí Power Bank. Je dodáván s odolným 3M Dual Lock reuseable upevňovací pásky pro připevnění baterie k Vašemu Labradaru. USB kabel je dodáván pro připojení k Vašemu LabRadaru. Tato POWER BANK baterie je také kompatibilní s mobilními telefony a tablety. S možností až 500x nabít.
Vstup: Micro USB 5V / 1A / 2A, Výstup A: 5V / 2A, výstup B: 5V / 1A, hmotnost: 12,5 oz, Rozměry: 5,4 x 2,4 x 0,8, kabel USB do Micro USB, kontrolka nabití: 100, 75, 50, 25%, Podsvícení: Vestavěná LED svítilna, barva: bílá s oranžovým akcentem.
Weifeng profesionální hliníkový stativ
Robustní hliníkový stativ pro montáž Labradaru. Popis - Kloubová hlava s rychlo-uvolňováním platformou a blokovací pákou - Nastavitelný náklon a kontrola - Náklon Labradaru jednoduchým použitím zazabykacího knoflíku - Leveling Bubble, allowing for optimum alignment - Extending adjustable legs, with rubber & spiked feet - Quick release leg locks - Four section aluminum legs - Maximum Height 64 inches - Minimum Height 22 inches - Includes carrying case with shoulder strap
SD karta zn. SanDisk 4 GB
SanDisk SDSDB-004G-B35 standard SDHC Class 4, 4 GB paměťová karta. To je dost paměti pro uložení tisíců výstřelů.
Adaptér na luk
Adaptér na luky se používá pro většinu luků a kuší, protože nemají požadovaný úsťový třesk ke spuštění radar. Adaptér může být upevněn na riseru, stabilizátoru, nebo ramenu většiny luků. Adaptér může být také namontována na pažbě kuše.
Adaptér pro vzduchovky
Kit adaptéru pro vzduchové zbraně se používá pro zbraně, které nemají dostatečný úsťový třesk výstřelu ke spuštění radaru. Tento adaptér by měl být používán pouze při střelbě ze vzduchovek, malorážek (náboje s okrajovým zápalem), které mají malý nebo žádný úsťový třesk výstřelu nebo při použití nekterých tlumičů hluku výstřelu.
Montáž na Adaptér pro vzduchové zbraně
Montáž pro vzduchovou zbraň je určen pro použití společně s adaptérem pro lukostřelbu. Mikrofon není součástí dodávky. Montáž z nerezové oceli pro upevnění na stranu Labradar umožňuje instalaci mikrofonu do správné polohy při použití vzduchových zbraní nebo zbraní s tlumičem nebo jiné zbraně s malým úsťovým třeskem výstřelu ( některé zbraně používajicích střelivo s okrajovým zápalem) Radar a mikrofon není součástí balení.
Jak Labradar pracuje?
Labradar pracuje na principu Dopplerova jevu. Po přepnutí do režimu měření trvale vysílá elektromagnetické vlnění, které se odráží zpět od letícího projektilu. Odražený signál je zachycen, pomocí digitálního signálového procesoru zpracován a ze získaných informací je vypočtena rychlost střely.
Kde má být Labradar správně umístěn?
Labradar by měl být umístěn tak, aby ústí hlavně bylo v rovině s Labradarem a mezi horním a spodním rohem jednotky. Při použití úsťové brzdy byste měli jednotku umístit několik centimetrů před ústí hlavně, aby povýstřelové zplodiny vycházející z úsťové brzdy nebyly směrovány na jednotku. V takovém případě nezapomeňte nastavit tuto vzdálenost na jednotce ve volbě Projectile Offset.
Mohu používat Labradar pro měření rychlosti u malorážek, vzduchovek nebo při použití tlumiče?
Ano, protože je však zvukový projev těchto zbraní je velmi malý, doporučujeme umístit Labradar cca 8 cm před a 8 cm stranou od ústí hlavně. Pokud by ani tak Labradar nepracoval spolehlivě, můžete zakoupit adaptér pro vzduchové zbraně, který pomůže správně spustit měření po výstřelu i u těchto nízkohlučných zbraní.
Labradar spustí měření ale zobrazuje informaci, že nemohl získat data o rychlosti.
Chybové hlášení, že střela nebyla detekována, bývá obvykle způsobeno špatným zaměřením Labradaru na cíl nebo ovlivněním měření povýstřelovými zplodinami. Ověřte zaměření Labradaru průhledem skrz zaměřovací výřez, případně posuňte Labradar více před ústí hlavně (nezapomeňte upravit nastavení ve volbě Projectile Offset).
Může být labradar umístěn dále ve výstřelném prostoru?
Labradar je navržen pro umístění na pozici střelce a je spouštěn zvukem výstřelu. V současnosti není možné spouštět Labradar dále ve výstřelném prostoru.
Je používání radarového systému bezpečné?
Ano, Labradar splňuje veškeré regulativy a předpisy platné v Evropské unii.
Jaká je přesnost měření?
Labradar měří s přesností 0,1%.
Snižuje se přesnost měření, pokud není dráha střely uprostřed vyzařovacího kuželu?
Ne, přesnost měření je stále stejná.
Bude Labradar pracovat za všech světelných a povětrnostních podmínek?
Ano, na rozdíl od jiných měřičů rychlosti není Labradar ovlivněn měnícími se světelnými ani povětrnostními podmínkami.
Jak je Labradar napájen?
Napájení Labradaru zajišťuje 6 ks baterií AA nebo může být napájen z externí baterie připojené pomocí USB (Power banky).
Může Labradar měřit i rychlost šípů?
Ano, když použijete nastavení kontinuálního měření (Doppler Mode), Labradar začne měřit rychlost v okamžiku, kdy zaregistruje šíp ve svém "zorném poli". To je přibližně 2-3 metry ve výstřelném prostoru. Měření bude pokračovat po celou dobu letu šípu až do vzdálenosti přibližně 40 metrů. Pokud použijete adaptér pro luky (volitelné příslušenství), začne měření v okamžiku výstřelu.
V jakých vzdálenostech bude měřena rychlost střely?
Labradar měří rychlost střely v pěti různých vzdálenostech, které jsou nastavitelné s krokem 1 stopa, yard nebo metr. Tyto vzdálenosti se nastavují před vlastní střelbou.
Může být Labradar použit pro měření rychlosti střel z brokovnice?
V současné době Labradar dokáže změřit rychlost naprosté většiny jednotných střel. Rychlost hromadných střel v tuto chvíli neměří.
Bude Labradar měřit i rychlost střel ostatních střelců?
Přesnost měření není ovlivněna jinými střelami, které se objeví v "zorném poli" Labradaru. Zabudované technologie umožňují rozlišit, zda výstřel přišel z místa velmi blízko radarového zařízení nebo z jiného místa. Radar je aktivní pouze po zlomek vteřiny od výstřelu a je tak téměř nemožné získat rychlost střely jiného střelce. Labradar také automaticky vypíná měření, pokud dojde k většímu počtu výstřelů v blízkosti zařízení a díky tomu umožňuje zaregistrovat pouze váš výstřel. Ve vzácných případech může k falešnému spuštění měření dojít, ale pak není problém konkrétní výstřel ze statistiky vymazat.
Proč Labradar neměří?
Pokud Labradar neměří rychlost střely po výstřelu, může to být způsobeno tím, že není zapnut režim měření (oranžově svítící kontrolka) nebo nezaregistroval zvuk výstřelu. Pokud používáte úsťovou brzdu, měla by být úsťová brzda na úrovni jednotky. Úroveň citlivosti (Trigger Level) by měl být nastaven na hodnotu 1.
Neváhejte se na nás obrátit s jakýmkoliv dotazem. Naši specialisté Vám rádi zodpoví jakékoliv dotazy.
